一、应用范围

本机适用于测定硫化橡胶恒定形变压缩永久变形特性的试验方法。本试验是将硫化橡胶试样压缩到规定高度下，经一定温度和时间，或经介质浸润后，测定试样压缩永久变形率。

压缩率可根据试样硬度（邵尔A型选择）

硬度在50以下压缩率可选用40%；

硬度在50～75压缩率可选用30%；

硬度在75以上压缩率可选用20%。

二、装置

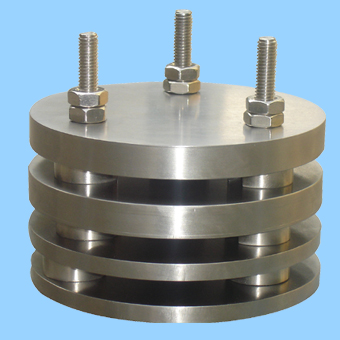

试验夹具要求如下：

A、压缩面要求平整，其光洁度不 小于 7

B、压缩板在试验时不应产生变形，建议采用钢板，尺寸为长约75mm,宽约50mm，厚约为10mm.

C、限制器的高度分别为7.62mm、8.89mm、9.52mm、10.16mm。

D、恒温箱要有连续鼓风装置，箱内试验温度均匀。恒温箱内试验区的温度波动范围：100℃以下为±1℃，100～200℃为±2℃。
